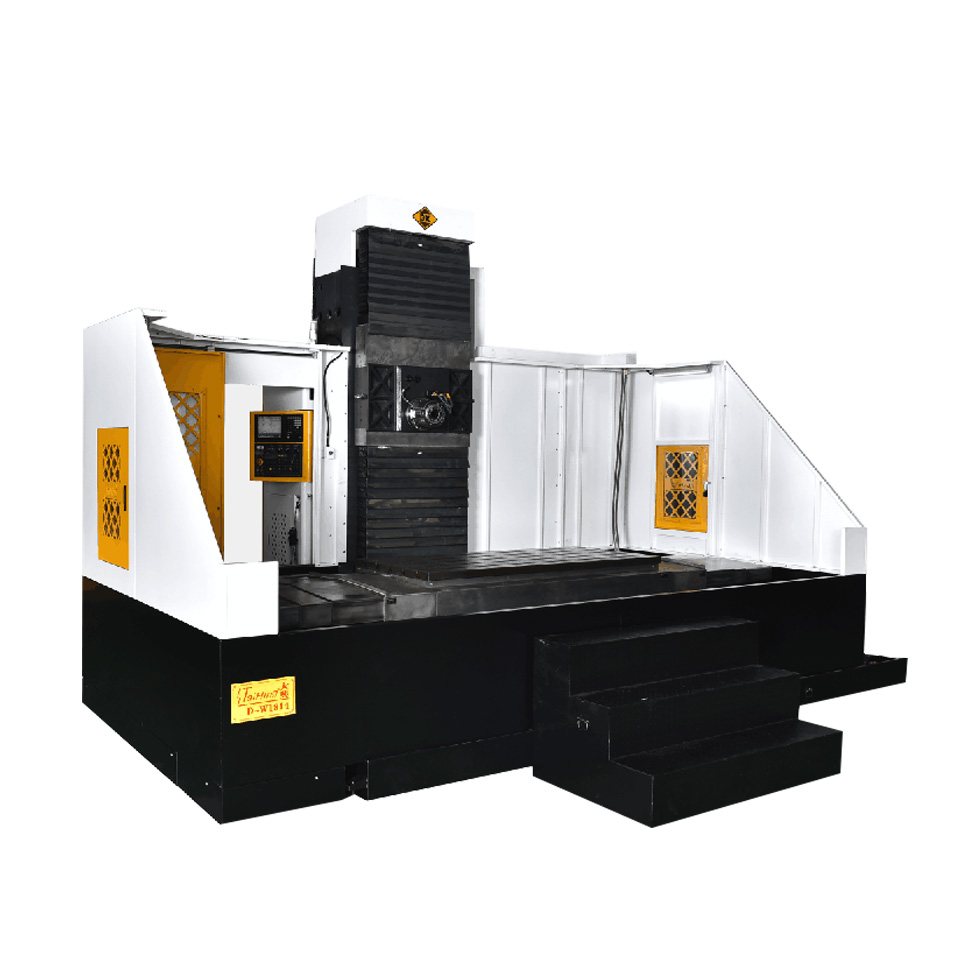

D-T3015L-大興智能設備

機械特點 Characteristics ※卧式加工中心具有結構剛性高，性能穩定，市場性價比好，是廣大用戶購買卧式加工中心的首選產品。 ※其座底焉倒T字型結構，具有結構剛性高并采用滑動導軌支撐，龍門型立柱，高剛性鞍座，強壯的主軸頭部體現出機床的高剛性，強能力。 ※主軸傳動系統有伺服電機經過同步帶直接傳入高精密主軸，具有傳遞效率高，噪音低，振動小等特點，使主軸的輸出功率恒定，提高了加工效率。主軸是切削加工的關鍵部件，本機床根據機床結構特性設計主軸。并委托辜灣專業生產廠家生產，保證了主軸高剛性、高轉速和高精度。 ※防撞設計，當過行程發生時，可避免螺母座，與電機座及軸承座直接碰撞，確保機床異常對機械以及機床精度的破壞

産品詳情

主要規格及技(jì )術參數

主要技(jì )術參數
機械規格	名稱		規格	單位
行程	X軸行程		3000	mm
	Y軸行程		1500	mm
	Z軸行程		1000	mm
	主軸鼻端至工作台中心距離		370-1370	mm
	主軸中心至工作台面距離		300-1800	mm
工作台	工作台尺寸		3200×1200	mm
	[敏感詞]荷重		65000	kg
	T型槽（槽數-尺寸-間距）		7-22-170	mm
主軸	主軸轉速		6000	rpm
	主軸刀柄形式		BT-50
	主軸直徑		Ø190	mm
	傳動方式		皮帶式
進給速度	快移速度X/Y/Z		10 / 12/ 12	m/min
	切削進給速度		1~8000	mm/min
機器精度	X/Y/Z 軸定位精度		±0.005/300	mm
	X/Y/Z 軸重複精度		±0.003	mm
馬達	主軸馬達		15	KW
	X 、Y、Z軸驅動馬達		6.0/6.0/6.0	KW
	油泵		DY-YBM-1100	1100W
刀庫(選配)	刀庫容量		24	支
	自動換刀型式		圓盤刀臂式
	刀柄規格		BT-50
	刀柄拉釘		45	度
	[敏感詞]刀具長度		400	mm
	[敏感詞]刀具直徑	滿刀	Ø110	mm
		鄰空刀	Ø200	mm
	[敏感詞]刀具重量		18	kg
	換刀時間		2-5	sec
占地空間	機械高度		3500	mm
	占地空間（長 × 寬）		6000*7800	mm
	機械重量		21000	kg
	電氣總容量		50	KVA
	氣壓需求		0.5 ~ 0.8	MPa

加工應用 Processing application

+ 模具開料、模架、腔體、電機殼

高效 / 可靠 High Efficient and Reliable

※快速移動X Y、Z:30/30/30m/min(HPC650)三軸標配冷卻機構，結構簡單，免維護

※ATC換刀時間: 2.5S(刀對刀)伺服刀庫具有刀具待刀位置，通過凸輪式機械手實現快速換刀，識别20kg以上的重型刀具，刀具更換變得穩定、可靠。

※高速APC交換時間10S,框架提升式結構，電機驅動實現工作臺回轉式交換，快速，可靠。

卧式加工中心 | D-T3015L
